Introduction : dégâts d’eau sur iPhone 12 Pro

L’iPhone 12 Pro est certifié IP68, mais une immersion prolongée, dans l’eau salée ou sucrée,
dans l'eau de mer (à la plage par ex.), dans la piscine (chlore), ou un choc préalable sur le châssis peuvent suffire à laisser pénétrer l’eau à l’intérieur
de l’appareil.

Lorsque l’iPhone ne s’allume plus après une chute dans l’eau, la cause principale est
souvent une carte mère oxydée : les résidus de liquide attaquent les composants, créent
des courts-circuits et bloquent les lignes d’alimentation essentielles.

Diagnostic : confirmer la panne et l’oxydation

Questions au client

Avant de commencer, nous cherchons à comprendre ce qui s’est passé : type de liquide
(eau douce, eau salée, boisson sucrée, eau de mer, piscine), durée d’immersion et actions tentées
ensuite (mise en charge, tentative de rallumage, séchage, etc.)

Premiers contrôles en atelier

En atelier, nous évitons de brancher l’iPhone directement sur un chargeur : la carte est
alimentée via alimentation de laboratoire pour observer la consommation et repérer un
éventuel court-circuit.

Nous inspectons aussi l’extérieur (grilles haut-parleur, lentille caméra, châssis) pour
traquer les traces de liquide avant ouverture.

Inspection interne

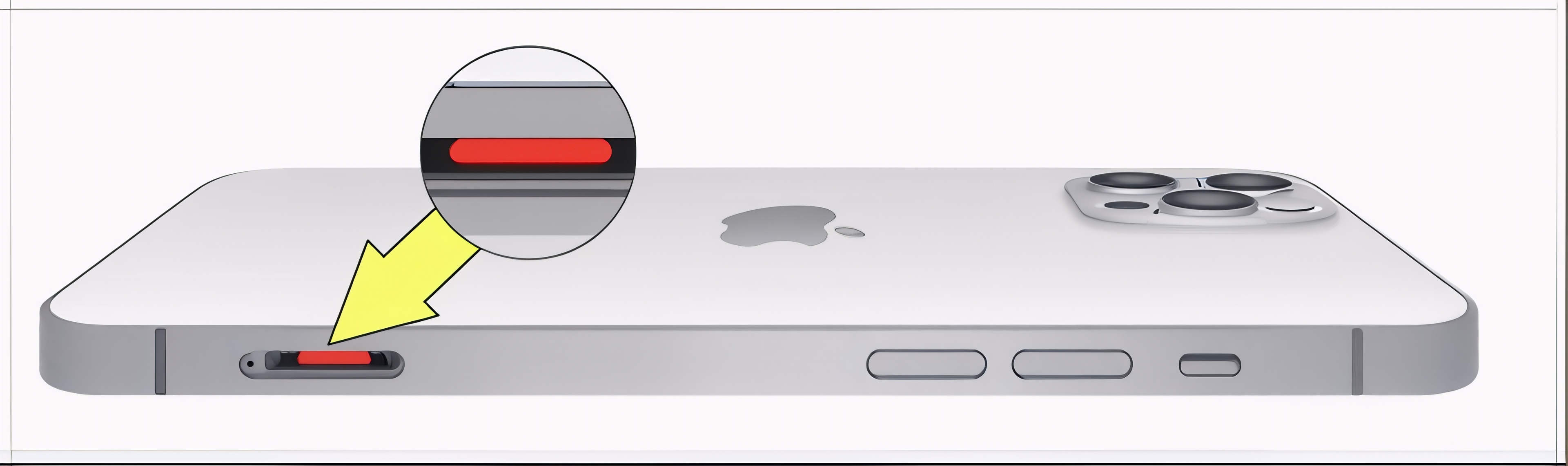

Une fois l’écran retiré, nous vérifions les indicateurs d’humidité, les connecteurs et
blindages : l’oxydation se manifeste souvent par des traces vertes ou blanches sur les
composants et la visserie.

Démontage complet de l’iPhone 12 Pro

Préparation du poste de travail

Le démontage commence sur un plan de travail propre, éclairé, avec tapis et bracelet ESD,
et l’iPhone totalement hors tension. La carte SIM et les accessoires sont retirés.

Ouverture de l’iPhone 12 Pro

Nous retirons les deux vis Pentalobe près du port Lightning, puis chauffons le pourtour de
l’écran pour ramollir l’adhésif avant de soulever doucement la dalle avec ventouse et
médiators plastiques.

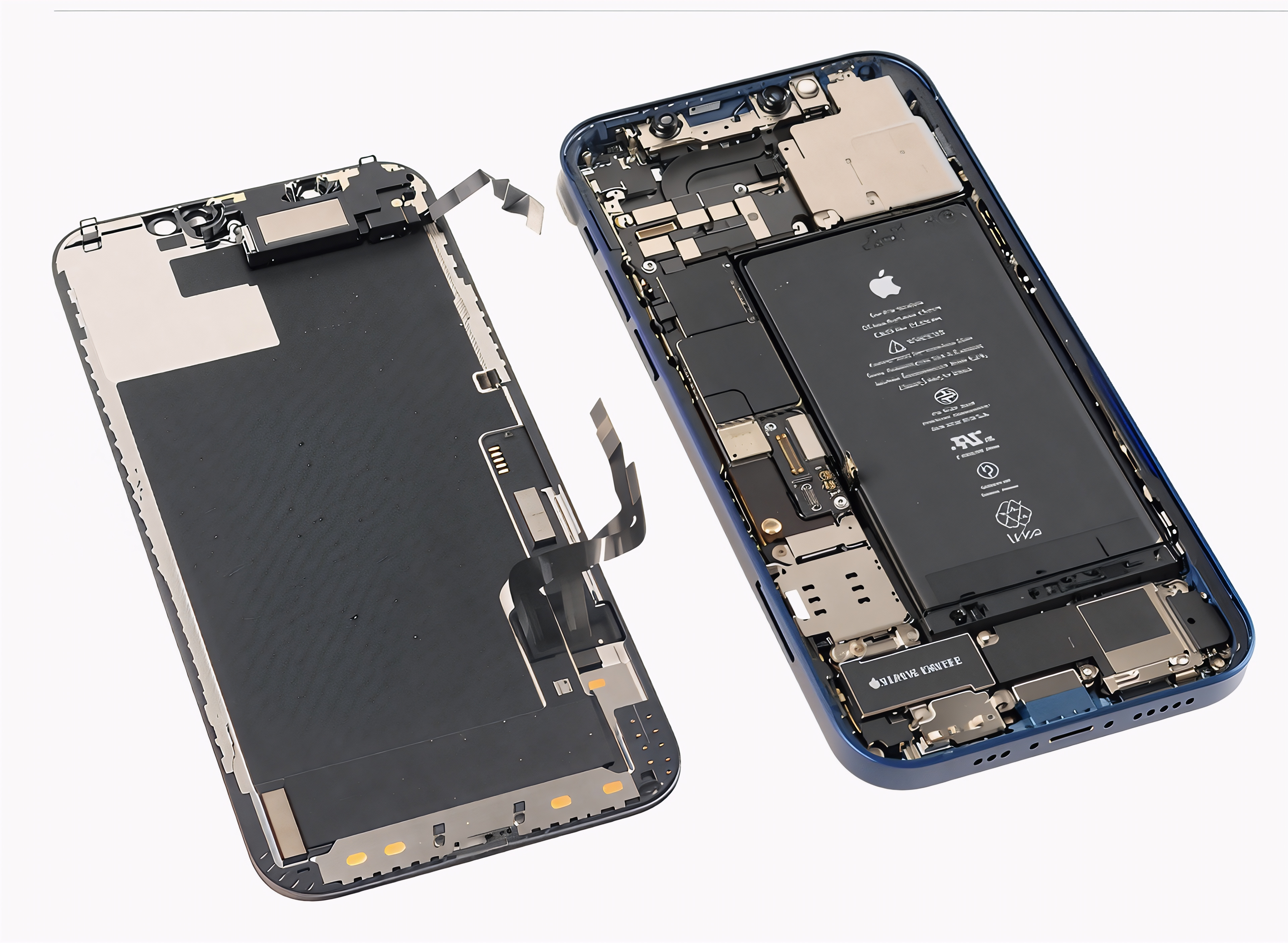

Accès à la carte mère

La batterie est déconnectée en premier, puis nous déposons les plaques de protection,
débranchons nappes et modules, et retirons la carte mère en prenant soin de repérer chaque
vis et chaque connecteur.

Procédures de réparation de la carte mère oxydée

Nettoyage initial et repérage des zones critiques

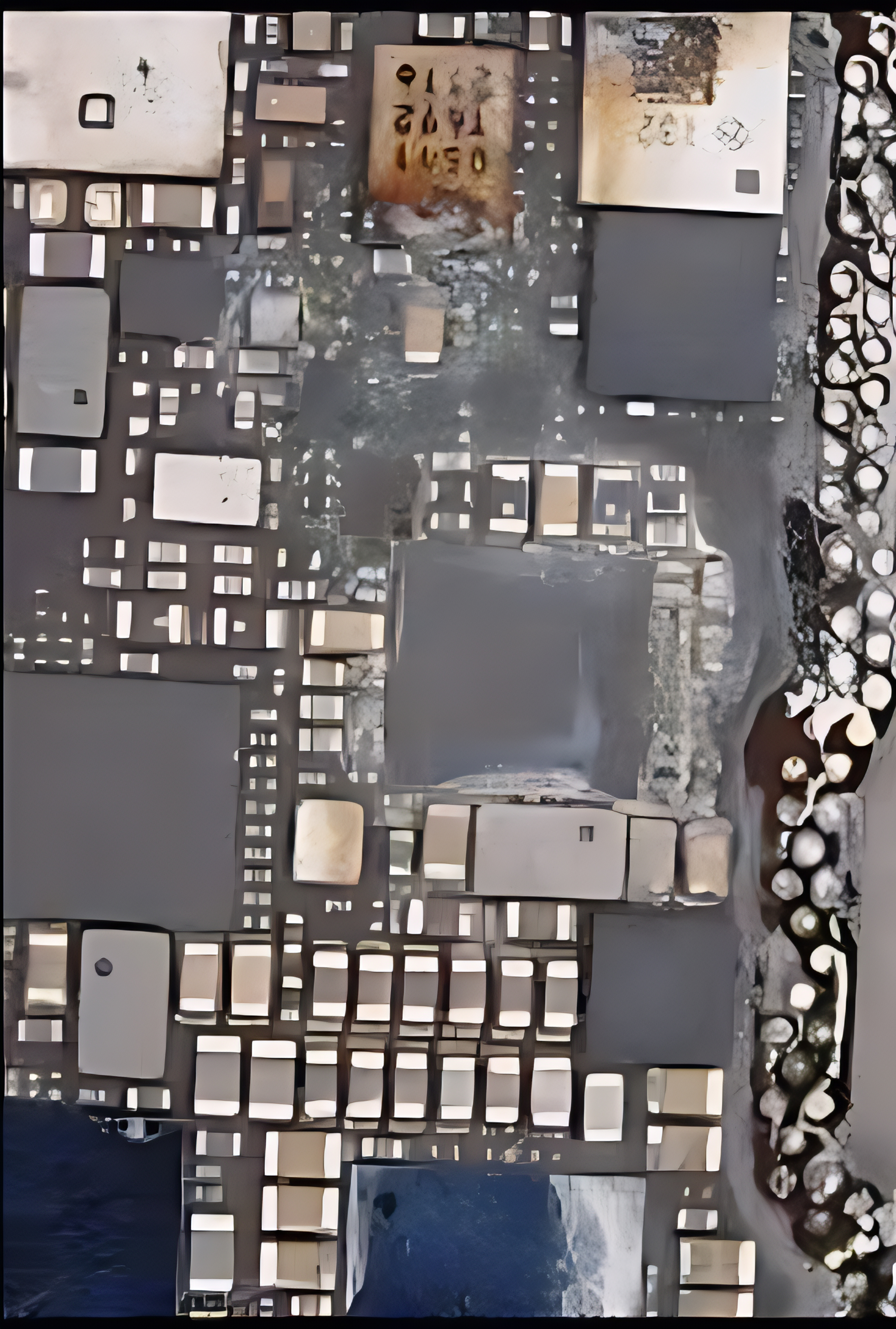

La carte mère est d’abord nettoyée au nettoyant PCB ou à l’alcool isopropylique, puis
inspectée au microscope pour repérer les zones corrodées : connecteurs, condensateurs,
lignes d’alimentation et zones proches du connecteur de charge.

Dépose des blindages et nettoyage approfondi

Lorsque l’oxydation s’est glissée sous les blindages, nous les déposons à l’air chaud,
protégeons les zones saines, puis effectuons un nettoyage approfondi, parfois complété par
un bain ultrasonique avec solution adaptée PCB.

Recherche de courts-circuits et composants HS

Au multimètre et à l’alimentation de labo, nous testons les principales lignes
d’alimentation, injectons une faible tension sur les lignes en court, puis repérons les
composants fautifs grâce à la chaleur dégagée (caméra thermique, alcool, microscope).

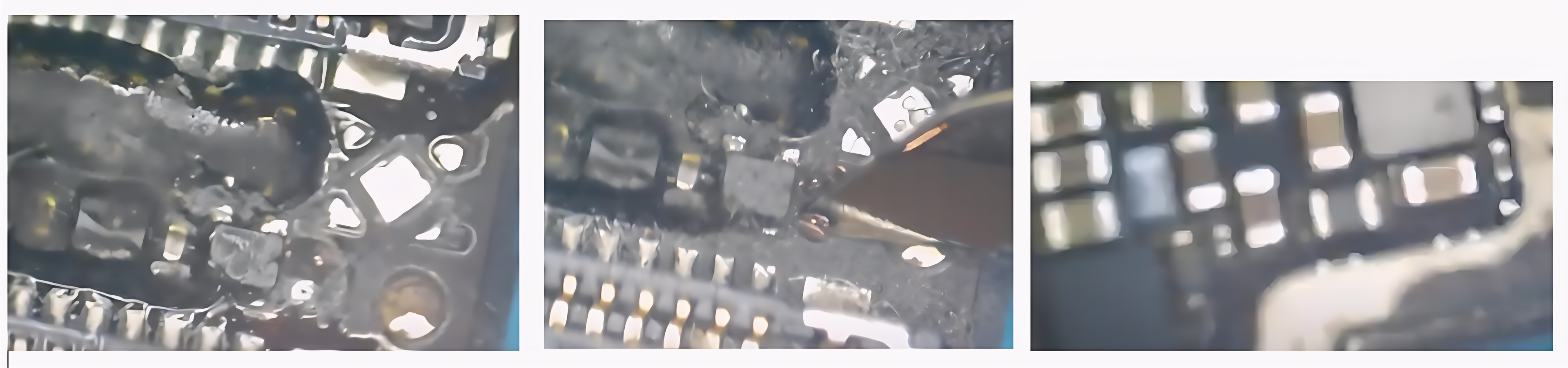

Remplacement de composants et réparation de pistes

Les composants oxydés sont dessoudés et remplacés par des pièces de donneuses, et les
pistes endommagées sont refaites à l’aide de fil de rebillage lorsque cela est possible,
avant un dernier nettoyage au flux puis à l’IPA.

Outils, consommables et protections utilisés

• Tournevis Pentalobe, Tri-point et cruciformes adaptés iPhone.
• Ventouse, médiators plastiques, spudger nylon.
• Tapis et bracelet antistatique (ESD).
• Station à air chaud, fer à souder à panne fine, flux no-clean.
• Microscope numérique ou optique.
• Nettoyant PCB, alcool isopropylique, brosses antistatiques.
• Bain ultrasonique et solution adaptée PCB, si nécessaire.
• Alimentation de laboratoire, multimètre, éventuellement caméra thermique.
• Cartes donneuses d’iPhone 12 / 12 Pro pour récupération de composants.

Tests, remontage et scénarios possibles

Tests à plat

Avant remontage complet, nous testons la carte à plat avec écran, batterie et quelques
modules essentiels afin de vérifier le démarrage, la charge, le tactile et le réseau.

Remontage final

Une fois les tests validés, nous remettons en place blindages, modules, nouvelles bandes
adhésives d’écran et refermons l’iPhone avec ses vis Pentalobe d’origine.

Scénarios de résultat

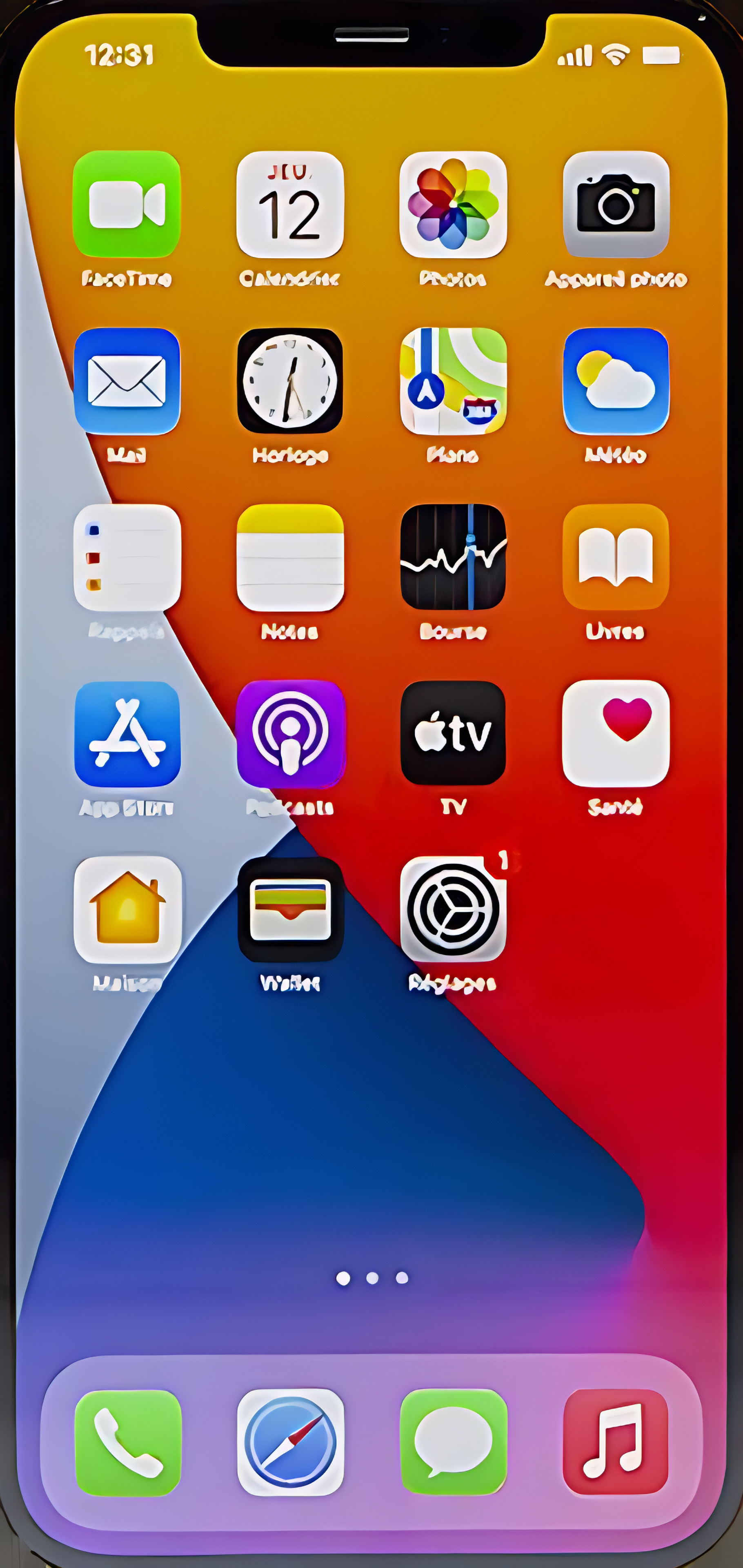

Après dégâts des eaux, le résultat peut aller d’une récupération complète à un appareil
fonctionnel mais avec certaines fonctions dégradées, voire à une carte mère non
récupérable, auquel cas seule une récupération de données spécialisée reste envisageable.

Difficulté, conseils et avis de professionnel

La réparation d’une carte mère d’iPhone 12 Pro oxydée est une opération avancée de
micro-soudure qui nécessite un laboratoire équipé et une solide expérience : une mauvaise
manipulation peut rendre la carte irréparable.

Pour les utilisateurs, le meilleur réflexe reste de ne pas tenter de rallumer ou de charger
l’iPhone après contact avec un liquide, et de l’apporter rapidement en atelier pour un
démontage et un nettoyage adaptés.

Chez luxjim.com, chaque iPhone 12 Pro tombé dans l’eau est pris en charge avec une procédure
précise : diagnostic, nettoyage, recherche de courts et micro-soudure sous microscope, avec
explication claire des différents scénarios possibles avant toute décision.
