Capteur d'humidité pour plantes
Un montage simple, intelligent et durable pour savoir exactement quand arroser, sans abîmer les électrodes ni jouer aux devinettes avec le terreau.
Pourquoi ce montage est intéressant
- Il surveille réellement l'humidité du sol au lieu de se contenter d'un simple témoin approximatif.
- Le courant alternatif appliqué aux électrodes limite l'électrolyse et réduit fortement les risques de corrosion.
- Le seuil de détection est réglable pour s'adapter au type de plante et à la nature du terreau.
Table des matières
Pourquoi installer un capteur d'humidité ?
Beaucoup de plantes d'intérieur souffrent moins d'un manque de lumière que d'un arrosage irrégulier. Un bon capteur d'humidité permet de sortir de l'approximation et d'intervenir au bon moment, ni trop tôt, ni trop tard.
Ici, l'intérêt n'est pas seulement de voir une LED s'allumer. Le circuit a été pensé pour fournir une information exploitable, stable et suffisamment fiable pour une utilisation quotidienne sur des plantes différentes.
Le capteur

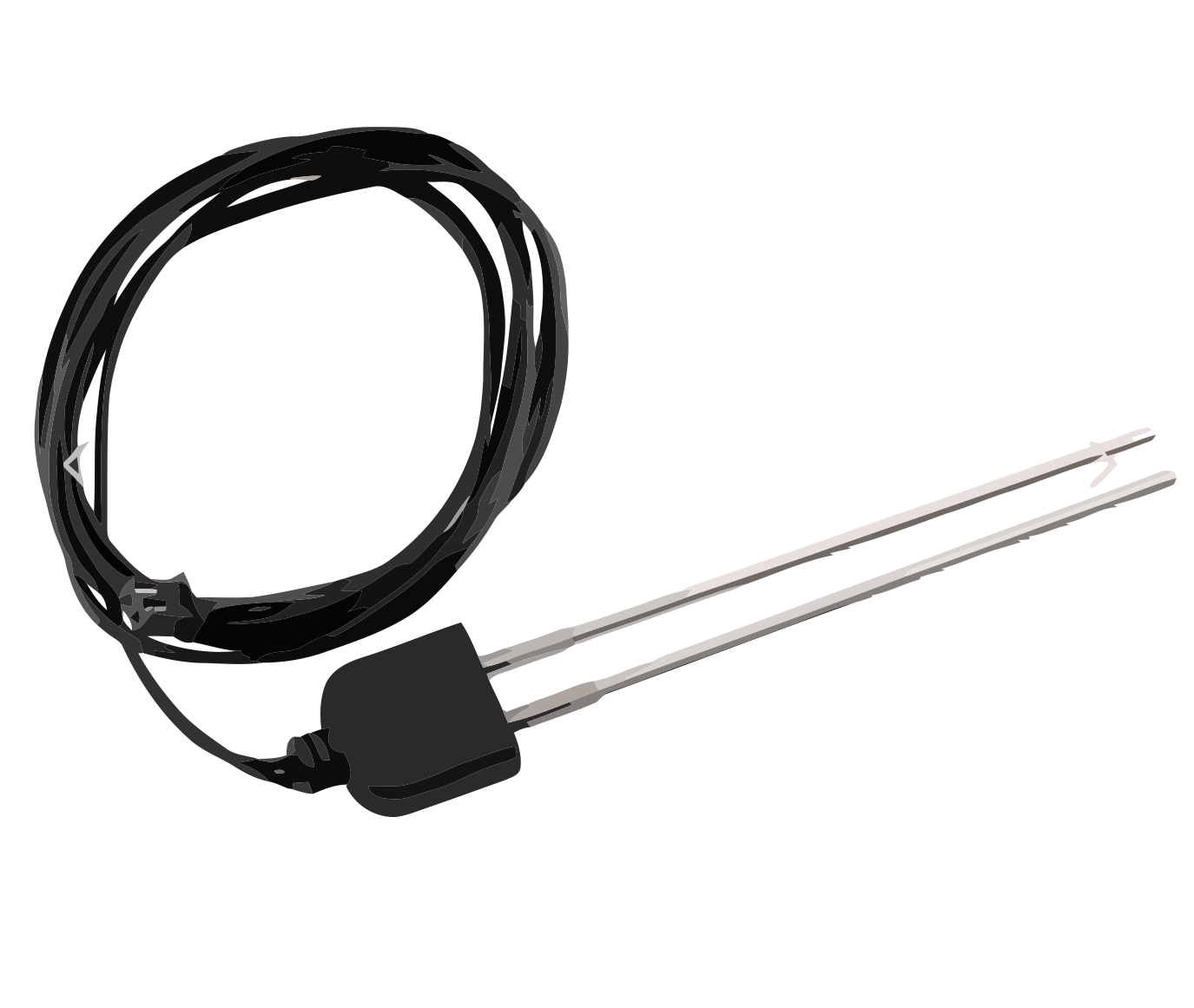

Exemple de capteur d'humidité pouvant être utilisé dans ce projet
Si ce projet vous intéresse...
Vous souhaitez avoir l'esprit tranquille pour l'arrosage de vos plantes ? Contactez Luxjim via ce formulaire :
<>Formulaire de contact. Pour discuter d'un devis ou obtenir des conseils professionnels si vous souhaitez réaliser ce projet vous-même.
Comment le circuit mesure l'humidité du sol
Le cœur du système repose sur deux électrodes placées dans le terreau. Plus le sol est humide, plus la résistance électrique entre ces deux points varie de façon mesurable.
Un oscillateur à base de 4047 génère deux signaux complémentaires qui injectent un courant alternatif d'environ 58 Hz dans les électrodes. Ce choix technique est essentiel, car il évite les phénomènes d'électrolyse qu'on rencontre avec les capteurs alimentés en courant continu.
La tension mesurée au niveau du potentiomètre P1 est ensuite comparée à une référence stable d'environ 2,5 V. Dès que le sol devient trop sec, la LED rouge prend le relais pour signaler qu'il faut arroser.
Lecture des LED
LED verte : le terreau contient encore assez d'humidité.
LED rouge : la résistance mesurée indique un sol trop sec.
Entre les deux, la capacité propre du terreau peut conduire à une zone intermédiaire où les deux LED semblent participer à l'indication. C'est une caractéristique utile, car elle montre que la plante approche du seuil critique.
Les composants électroniques à connaître
Bloc capteur
- IC1 : 4047, utilisé comme oscillateur.
- IC2 : TLC271, comparateur / amplificateur opérationnel.
- IC3 : 4066, commutateur analogique.
- D1 : LED verte faible courant.
- D2 : LED rouge faible courant.
- 1N4148, pour la diode de signal.
Passifs et réglage
- R1: 100 kΩ.
- R2, R3: 15 kΩ.
- R4: 820 Ω.
- R5, R6: 680 Ω.
- R7: 22 Ω.
- P1 : ajustable 1 kΩ pour fixer le seuil.
- C1 : 39 nF, C2 : 100 nF, C3 : 10 µF.
Conseil d'atelier : pour les électrodes, le graphite reste une excellente option. Il est économique, stable, et bien moins sensible à la corrosion que des tiges métalliques classiques.
Schéma simplifié du capteur

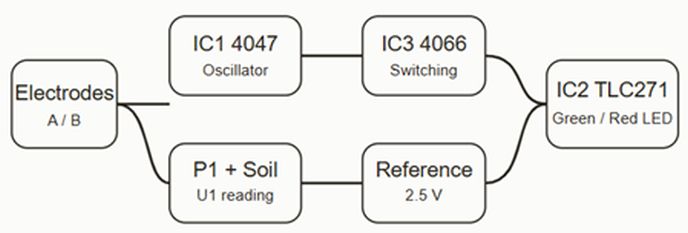

Le 4047 génère le signal alternatif, le 4066 conditionne la mesure, puis le TLC271 compare la tension issue du sol à une référence stable.
Schéma simplifié de l'alimentation 5 V

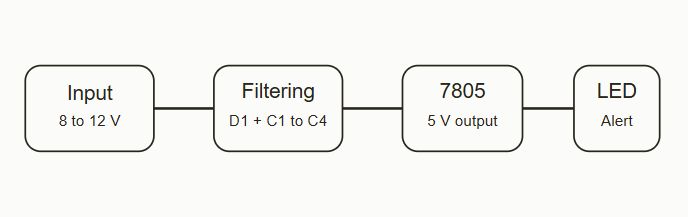

Une alimentation stabilisée autour d'un 7805 suffit pour alimenter un ou plusieurs capteurs avec une consommation d'environ 5 mA par module.
Réglage, électrodes et conseils pratiques
Dans un atelier d'électronique, la vraie différence entre un montage gadget et un montage utile tient souvent dans les détails : qualité des électrodes, stabilité de l'alimentation, et calibration du seuil. Sur ce projet, ce sont justement ces détails qui font toute la valeur du capteur.
